Spiediena klase

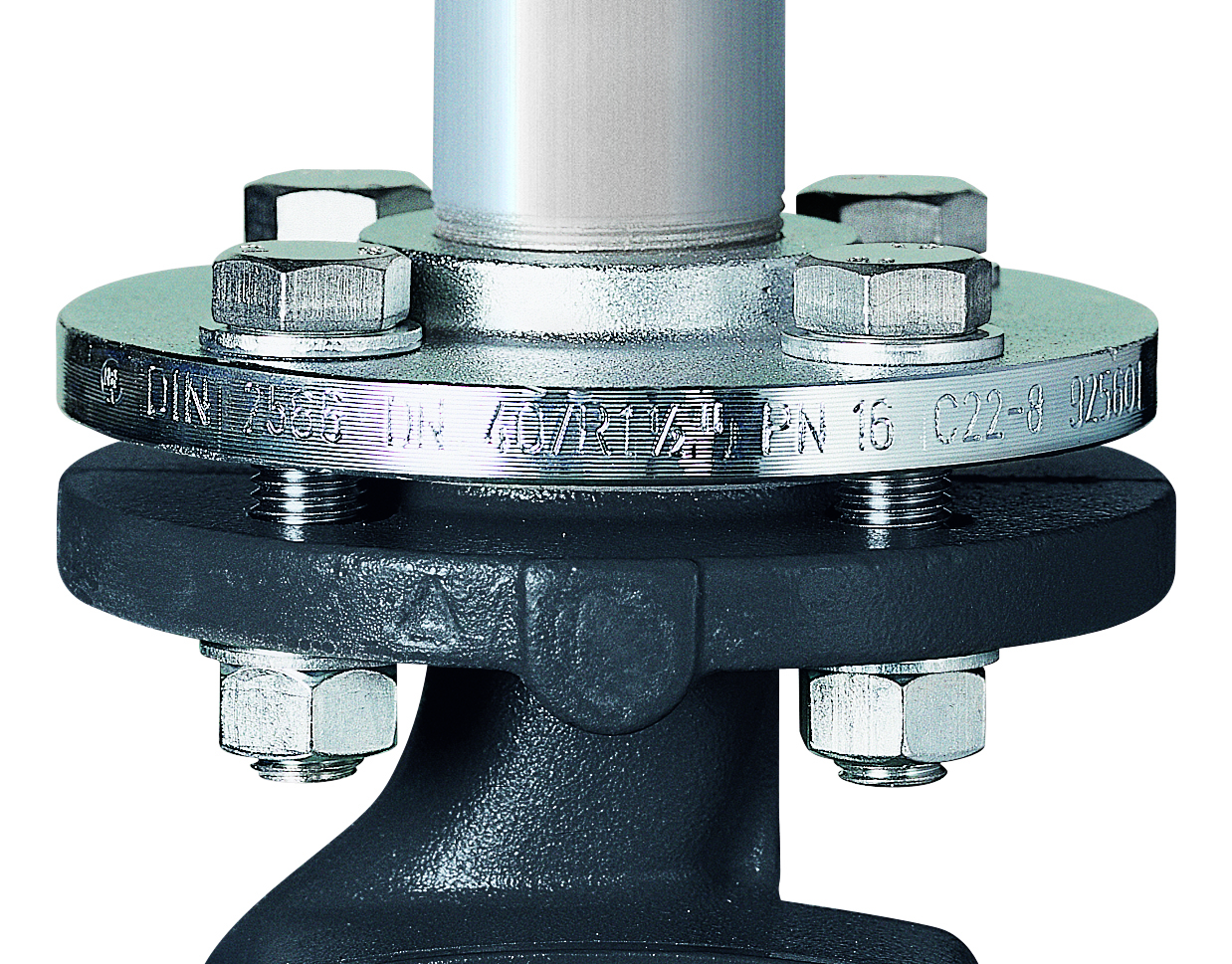

Nomaini sūkni uzrāda sūkņa atloku savienojumu (DN) sūcpusē un spiedpusē kā arī atloku spiediena klasi PN. Vairums cirkulācijas sūkņiem ir dubultie urbumi atlokos PN6/10, kuru vērtība ir norādīta tabulā "Sūkņa hidraulika vītne / atloks".
Spiediena klases PN6
DN Dt ØDh ØD F T ds
32 70 90 120 14 12 4 x Ø14
40 80 100 130 14 11 4 x Ø14
50 90 110 140 14 11 4 x Ø14
65 110 130 160 14 11 4 x Ø14
80 128 150 190 16 13 4 x Ø18
100 148 170 210 16 13 4 x Ø18
125 178 200 240 18 15 8 x Ø18
150 202 225 265 18 15 8 x Ø18
200 258 280 320 20 17 8 x Ø18
Spiediena klases PN10(16)
DN ØDt ØDh ØD F T ds PN 10 ds PN 16
32 78 100 140 18 16 4 x Ø18 4 x Ø18
40 88 110 150 18 15 4 x Ø18 4 x Ø18
50 102 125 165 18 15 4 x Ø18 4 x Ø18
65 122 145 185 18 15 4 x Ø18 4 x Ø18
80 138 160 200 20 17 8 x Ø18 8 x Ø18
100 158 180 220 20 17 8 x Ø18 8 x Ø18
125 188 210 250 22 19 8 x Ø18 8 x Ø18
150 212 240 285 22 19 8 x Ø22 8 x Ø22
200 268 295 340 24 21 8 x Ø22 12 x Ø22
